Roulement de randonnée croisée à une rangée Suppliers

Jiangsu Manchen Transmission Technology Co., Ltd. Maison / Produit / Roulement de randonnée croisée à une rangée
  • Roulement de randonnée croisée à une rangée
  • Roulement de randonnée croisée à une rangée

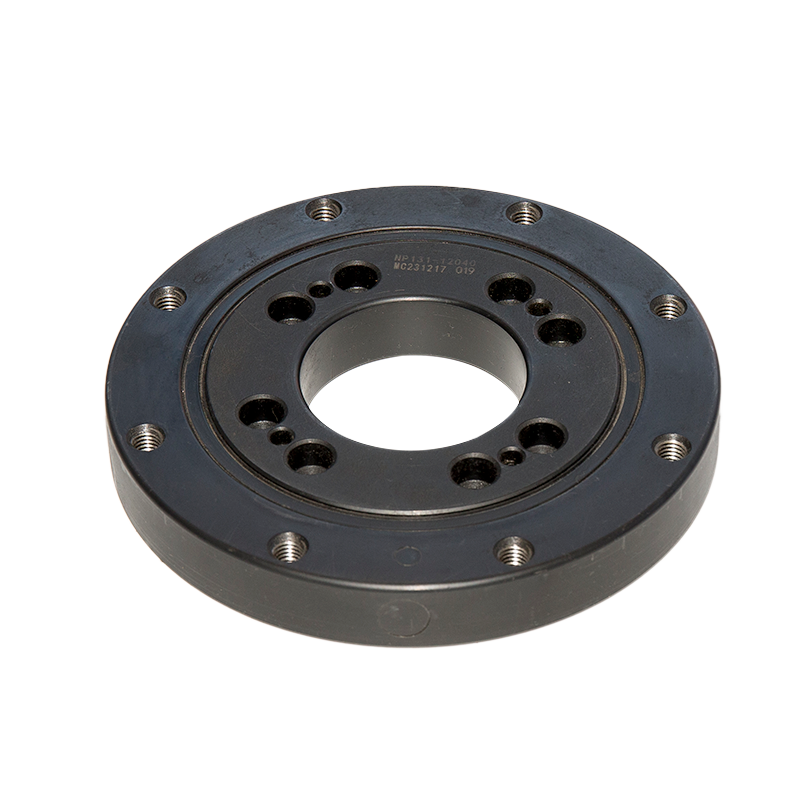

Roulement de randonnée croisée à une rangée

Le roulement à rouleaux croisés à une seule rangée utilise une conception avec des rouleaux croisés à une ligne, ce qui améliore non seulement la capacité de charge mais renforce également la stabilité de l'équipement. La coordination précise entre les rouleaux et les voies de course assure une haute précision et une douceur pendant la rotation, ce qui rend notre roulement d'allocation applicable dans divers domaines tels que les machines d'ingénierie, la production d'énergie éolienne, les machines à port, etc.

Notre roulement à rouleaux croisé à une seule rangée est réputé pour sa capacité et sa fiabilité à forte charge. La conception de rouleaux croisés permet à chaque rouleau de partager uniformément la charge, améliorant ainsi la capacité de portage globale. Cette conception réduit également les coefficients de frottement, minimise la perte d'énergie et améliore l'efficacité de l'équipement. Des méthodes d'installation flexibles sont utilisées dans la conception du roulement de coulé à rouleaux croisé à une seule rangée pour répondre à divers besoins des utilisateurs. Qu'il soit installé horizontalement ou verticalement, il peut être facilement réalisé. De plus, le roulement démontre l'adaptabilité, garantissant un fonctionnement stable dans des environnements difficiles tels que des températures élevées, une humidité élevée et une corrosion. En ce qui concerne la maintenance, notre conception priorise la commodité, les inspections de routine et la maintenance sont simples et efficaces.

Notre roulement d'allumage subit un contrôle de la qualité et des tests de durabilité rigoureux, assurant la fiabilité et la durabilité des produits dans divers environnements défavorables. Nous fournissons des services de support technique et de personnalisation complets pour répondre aux exigences spécifiques des clients, garantissant que les clients reçoivent des solutions de balade appropriées pour leurs scénarios d'application. Choisir notre roulement de balle signifie opter pour des performances exceptionnelles et un service de qualité. Nous sommes impatients de collaborer avec vous pour générer le succès des projets d'ingénierie.

CONTACTEZ-NOUS Jiangsu Manchen Transmission Technology Co., Ltd.

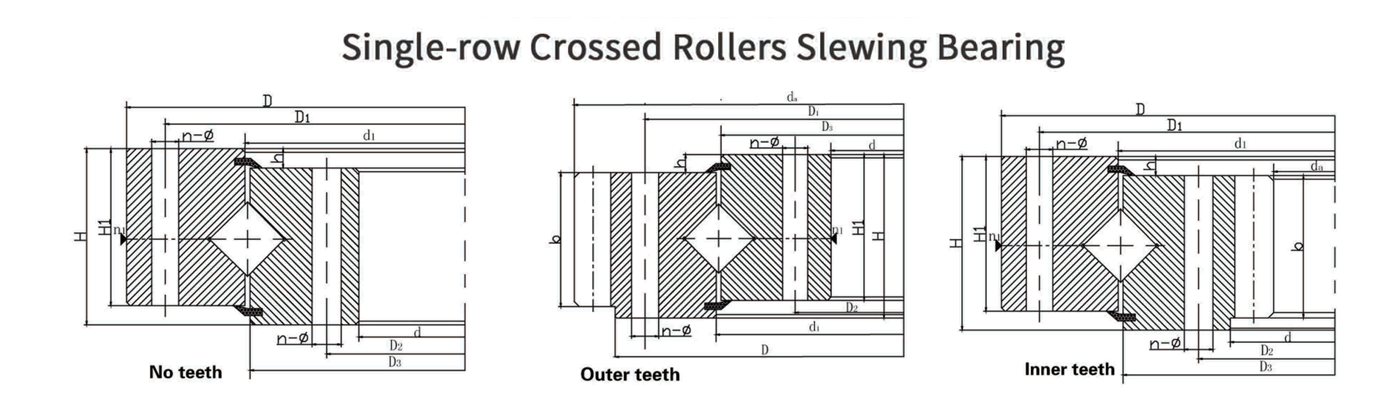

Caractéristiques techniques

11 séries de punrunmètres de bunse
Numéro de série Tunille de base Taille de configuration Taille de montage Taille structurelle Données Données de vitesse extérieure Données de vitesse intérieure
Pas de dents Dents extérieures Dents intérieures D d H D 1 D 2 Trou du boulon Trou à vis n N1 D 3 d 1 H 1 H b m d a Z d a Z
Type 0 Type 123
D 0 D 0 D 0 ∅ ∅ T
1 110.25.500 111.25.500 113.25.500 602 398 75 566 434 18 M16 32 20 4 498 502 65 10 60 5 629 123 367 74
112.25.500 114.25.500 6 628.8 102 368.4 62
2 110.25.560 111.25.560 113.25.560 662 458 75 626 494 18 M16 32 20 4 558 562 65 10 60 5 689 135 427 86
112.25.560 114.25.560 6 688.8 112 428.4 72
3 110.25.630 111.25.630 113.25.630 732 528 75 696 564 18 M16 32 24 4 628 632 65 10 60 6 772.8 126 494.4 83
112.25.630 114.25.630 8 774.4 94 491.2 62
4 110.25.710 111.25.710 113.25.710 812 608 75 776 644 18 M16 32 24 4 708 712 65 10 60 6 850.8 139 572.4 96
112.25.710 114.25.710 8 854.4 104 571.2 72
5 110.28.800 111.28.800 113.28.800 922 678 82 878 722 22 M20 40 30 6 798 802 72 10 65 8 966.4 118 635.2 80
112.28.800 114.28.800 10 968 94 634 64
6 110.28.900 111.28.900 113.28.900 1022 778 82 978 822 22 M20 40 30 6 898 902 72 10 65 8 1062.4 130 739.2 93
112.28.900 114.28.900 10 1068 104 734 74
7 110.28.1000 111.28.1000 113.28.1000 1122 878 82 1078 922 22 M20 40 36 6 998 1002 72 10 65 10 1188 116 824 83
112.28.1000 114.28.1000 12 1185.6 96 820.8 69
8 110.25.1120 111.28.1120 113.28.1120 1242 998 82 1198 1042 22 M20 40 36 6 1118 1122 72 10 65 10 1298 127 944 95
112.25.1120 114.25.1120 12 1305.6 106 940.8 79
9 110.32.1250 111.32.1250 113.32.1250 1390 1110 91 1337 1163 26 M24 48 40 5 1248 1252 81 10 75 12 1449.6 118 1048.8 88
112.32.1250 114.32.1250 14 1453.2 101 1041.6 75
10 110.32.1400 111.32.1400 113.32.1400 1540 1260 91 1487 1313 26 M24 48 40 5 1398 1402 81 10 75 12 1605.6 131 1192.8 100
112.32.1400 114.32.1400 14 1607.2 112 1195.6 86
11 110.32.1600 111.32.1600 113.32.1600 1740 1460 91 1687 1513 26 M24 48 45 5 1598 1602 81 10 75 14 1817.2 127 1391.6 100
112.32.1600 114.32.1600 16 1820.8 111 1382.4 87
12 110.32.1800 111.32.1800 113.32.1800 1940 1660 91 1887 1713 33 M24 48 45 5 1798 1802 81 10 75 14 2013.2 141 1573.6 113
112.32.1800 114.32.1800 16 2012.8 123 1574.4 99
13 110.40.2000 111.40.2000 113.40.2000 2178 1825 112 2110 1891 33 M30 60 48 8 1997 2003 100 12 90 16 2268.8 139 1734.4 109
112.40.2000 114.40.2000 18 2264.4 123 1735.2 97
14 110.40.2240 111.40.2240 113.40.2240 2418 2065 112 2350 2131 33 M30 60 48 8 2237 2243 100 12 90 16 2492.8 153 1990.4 125
112.40.2240 114.40.2240 18 2498.4 136 1987.2 111
15 110.40.2500 111.40.2500 113.40.2500 2678 2325 112 2610 2391 33 M30 60 56 8 2497 2503 100 12 90 18 2768.4 151 2239.2 125
112.40.2500 114.40.2500 20 2776 136 2228 112
16 110.40.2800 111.40.2500 113.40.2500 2978 2625 112 2910 2691 33 M30 60 56 8 2797 2803 100 12 90 18 3074.4 168 2527.2 141
112.40.2800 114.40.2800 20 3076 151 2528 127
17 110.50.3150 111.50.3150 113.50.3150 3376 2922 134 3286 3014 45 M42 84 56 8 3147 3153 122 12 110 20 3476 171 2828 142
112.50.3150 114.50.3150 22 3471.6 155 2824.8 129
18 110.50.3550 111.50.3550 113.50.3550 3776 3322 134 3686 3414 45 M42 84 56 8 2547 3553 122 12 110 20 3976 191 3228 162
112.50.3550 114.50.3550 22 3889.6 174 3220.8 147
19 110.50.4000 111.50.4000 113.50.4000 4226 3772 134 4136 3864 45 M42 84 60 10 3997 4003 122 12 110 22 4329.6 194 3660.8 167
112.50.4000 114.50.4000 25 4345 171 3660 147
20 110.50.4500 111.50.4500 113.50.4500 4726 4272 134 4636 4364 45 M42 84 60 10 4497 4503 122 12 110 22 4835.6 217 4166.8 190
112.50.4500 114.50.4500 25 4845 191 4160 167
Série HJ de paramètres de base
Numéro de série Taille de base Taille de configuration Taille de montage Taille structurelle Données Données de vitesse extérieure Données de vitesse intérieure
Pas de dents
D L MM 		Dents extérieures
D L MM 		Dents intérieures
D L MM 		D
MM 		d
MM 		H
MM 		D 1
MM 		D 2
MM 		n ∅
MM 		N1 d 1
MM 		D 3
MM 		H 1 H b
MM 		x m
MM 		D a
MM 		Z D a
MM 		Z
1 HJB.20.625 HJW.20.625 HJN.20.625 725 525 80 685 565 18 16 3 627 623 68 12 60 -1.4 5 751.9 146 498.8 101
HJW.20.625A HJN.20.625A ➕11.15 6 755.5 122 498.7 84
2 HJB.20.720 H.IW.20.720 HJN 20.720 820 620 80 780 660 18 16 3 722 718 68 12 60 -1.4 6 860.3 139 586.6 99
HJW.20.720A Hun.20.720A -1 8 861.1 104 582.3 74
3 HJB.30.820 Hjw.30.820 HJN.30.820 940 705 95 893 749 24 20 4 822 818 83 12 70 -1.4 6 980.6 1.59 661.5 112
HJW.30.820A HJN.30.820A -1 10 986.2 95 658 67
4 HJB.30.880 Hjw.30.880 HJN 30 830 1000 760 95 956 800 24 20 4 882 878 83 12 70 ➕1.15 8 10475 127 7182 91
HJW.30.800A HJN.30.830A -10 10 10463 101 707 b 72
5 HJB.30.1020 Hjw.30.1020 HJN 30.1020 1170 675 95 1120 930 24 22 4 1022 1018 80 15 70 -1.4 8 1219.3 148 820.1 105
HJW 30.1020A HJN.30.1020A ➕1.15 18 12192 118 827.8 84
6 HJ8.36.1220 HJW.38.1220 HJN.36.1220 1365 1075 120 1310 1100 36 24 6 1222 1218 105 15 90 -1.4 10 1424.3 138 1027.8 104
HJW 36.1220A HJN 36.1220A -1 12 1435.9 116 1017.8 88
7 HJB.36.1250 HJW.36.1250 HJN.36.1250 1400 1090 120 1350 1150 36 26 6 1252 1248 105 15 90 -0,35 10 1443 143 1037 105
HJW.36.1250A Hun.36.1250A -1 12 1449.8 117 1036.8 88
8 HJB.36.1435 HJW.36.1435 HJN.36.1435 1595 1278 120 1535 1335 36 26 6 1437 1433 105 15 90 ➕1.15 12 16555 134 12212 108
HJW.38.1435A HJN 36.1435A -1 14 1661.2 115 1214.8 83
9 HJB.45.1540 HJW.45.1540 HJN.45.1540 1720 1360 140 1660 1420 42 26 6 1543 1537 122 18 110 -1.4 12 1780.8 144 1298.1 109
HJW.45.1540A HJN.45.1540A ➕1.15 14 1781.1 124 1201 93
10 HJB.45.1700 HJW 45.1700 Hjn. 45.1700 1875 1525 140 1815 1585 42 28 6 1700 1679 122 18 110 ➕1.15 14 1948.4 135 1452.7 105
HJW.45.1700A HJN.45.1700A ➕1.15 16 1950.8 118 1452.3 92

Produits recommandés

RESTER EN CONTACT

SUBMIT
À propos de nous
Jiangsu Manchen Transmission Technology Co., Ltd.
Jiangsu Manchen Transmission Technology Co., Ltd.

Jiangsu Manchen Transmission Technology Co., Ltd a été créé en 2019. Nous sommes un fabricant et fournisseur de roulements à rouleaux à trois rangées fiables (séries 13) en Chine. Nous sommes également une entreprise de fabrication professionnelle qui a fait l'objet d'une conception, de la recherche et du développement, de la fabrication et des ventes. L'entreprise est située dans la ville de Huangtu, Jiangyin City, province du Jiangsu, avec un transport très pratique. L'entreprise a des conditions techniques matures et des équipements bien équipés. Ses produits sont largement utilisés dans les robots industriels, l'équipement médical, les machines d'ingénierie, les machines portuaires, l'équipement de protection de l'environnement, l'industrie photovoltaïque et d'autres domaines. L'entreprise adhère toujours à la philosophie d'entreprise de la «qualité de qualité d'abord, coopération gagnant-gagnant» pour fournir des services de haute qualité et des produits fiables pour les nouveaux et anciens clients. Fournir aux entreprises une gamme complète de solutions pour les aider à améliorer leur niveau de gestion et leur capacité de production afin que les entreprises puissent toujours maintenir la compétitivité dans la concurrence féroce du marché et réaliser un développement rapide et stable des entreprises.

Certificat d'honneur
Nouvelles
Connaissance des produits

Méthodes d'amélioration de la capacité de charge et de la précision des roulements à rouleaux croisés à une seule rangée

Amélioration de la capacité de charge et de la précision de Roulements à rouleaux croisés à une seule rangée implique d'optimiser divers facteurs de conception, de fabrication et opérationnels. Voici quelques méthodes pour améliorer ces attributs:
Sélection des matériaux: Matériaux à haute résistance: Utilisez des matériaux à haute résistance et résistants à l'usure pour les voies de course et les rouleaux, tels que les alliages ou composites en acier avancé, pour augmenter la capacité de charge et la durabilité.
Traitements de surface: appliquer des traitements ou des revêtements en surface, tels que la nitratide ou le durcissement, pour améliorer la dureté et l'usure de la résistance aux composants de roulement. processus de fabrication.
Conception améliorée: géométrie des rouleaux optimisés: rouleaux de conception avec des géométries optimisées pour améliorer la distribution de la charge et réduire les concentrations de contraintes localisées. Cela peut améliorer à la fois la capacité de charge et la précision. Conception de la voie de course améliorée: Assurez-vous que les voies de course sont conçues avec des profils précis pour réduire les frottements et l'usure, ce qui peut contribuer à une meilleure gestion de la charge et un mouvement précis.
Lubrification: lubrifiants avancés: utiliser des lubrifiants de haute qualité avec des viscosités et des additifs appropriés pour réduire les frottements et l'usure, ce qui aide à maintenir à la fois la capacité de charge et la précision. désalignement ou irrégularités qui pourraient affecter les performances et la précision.
Distribution de charge: Distribution de charge uniforme: Concevoir le roulement et son montage pour favoriser la distribution de charge uniforme sur tous les rouleaux, en réduisant le risque de surcharges localisées et en améliorant la capacité de charge globale. Minime les charges de moment: si possible, minimiser les charges de moment et les excentricités qui peuvent affecter la capacité de charge et la précision du roulement.
Gestion de la température: contrôle de la température: mettre en œuvre des mesures pour gérer les températures de fonctionnement, car une chaleur excessive peut affecter les performances des lubrifiants et les propriétés des matériaux, ce qui a un impact sur la capacité de charge et la précision.
Pratiques d'entretien: Inspections régulières: effectuer des inspections régulières pour détecter les premiers signes d'usure, de dommages ou de désalignements. La résolution de ces problèmes peut aider à maintenir la capacité de chargement et la précision. Maintenance éventuelle: suivez un calendrier de maintenance préventif qui comprend la lubrification, le nettoyage et les ajustements pour garantir des performances optimales.
Technologies avancées: analyse par éléments finis (FEA): Utilisez FEA et d'autres outils de simulation pendant la phase de conception pour prédire et optimiser la distribution de charge, la contrainte et les performances du roulement. Caractéristiques de conception innovantes: explorez l'incorporation de caractéristiques de conception avancées, telles que les joints améliorés ou les systèmes d'amortissement, pour améliorer la gestion et la précision de la charge.
Personnalisation: Solutions sur mesure: personnalisez la conception de roulement pour répondre aux exigences d'application spécifiques, y compris les capacités de charge et les niveaux de précision. Les solutions sur mesure peuvent relever les défis uniques et améliorer les performances globales. Saisie et expertise: Expertise dans l'installation: Assurez-vous que l'installation est effectuée par des professionnels formés avec une expertise dans la gestion et la mise en place de roulements de haute précision. Amélioration continue: restez à jour avec les progrès de l'industrie et incorporez les meilleures pratiques dans les processus de conception, de fabrication et de maintenance.
L'amélioration de la capacité de charge et de la précision des roulements à rouleaux croisés à une seule rangée implique d'optimiser la sélection des matériaux, les processus de fabrication, les caractéristiques de conception et les pratiques de maintenance. En abordant ces domaines, vous pouvez améliorer les performances, la durabilité et la précision du roulement, en vous assurant des exigences de diverses applications de haute charge et de haute précision.

Avantages de l'utilisation de roulements à coulers à rouleaux croisés à ligne unique dans des applications de haute précision

Roulements à rouleaux croisés à une seule rangée sont particulièrement avantageux dans les applications de haute précision en raison de leurs caractéristiques uniques de conception et de performance. Voici les principaux avantages:
Haute précision et précision: Déclaration de rotation minimale: La conception des rouleaux croisés comprend des dispositions orthogonales alternées de rouleaux cylindriques, ce qui réduit le dégagement en rotation et assure une rigidité élevée. Cela conduit à un positionnement précis et à un mouvement de rotation en douceur, ce qui est crucial pour les applications de haute précision telles que la robotique, l'équipement médical et les systèmes aérospatiaux. Déformation réduite sous charge: l'agencement de rouleaux croisés distribue des charges plus uniformément, minimisant la déformation du roulement sous des charges variables et garantissant une précision cohérente.
Capacité de charge élevée dans toutes les directions: Manipulation combinée de charge: les roulements à rouleaux croisés à ligne unique peuvent gérer simultanément les charges axiales, radiales et moment en raison de leur conception unique. Ceci est particulièrement utile dans les applications qui connaissent des forces multidirectionnelles ou des charges dynamiques. Distribution de charge optimisée: La disposition croisée des rouleaux offre une surface de contact plus grande et une meilleure distribution de charge par rapport aux roulements à billes, augmentant les capacités de charge radiale et axiale.
Conception compacte: Économie d'espace: La conception des roulements à rouleaux croisés à une seule rangée permet un assemblage plus compact par rapport à d'autres types de roulements qui nécessitent plusieurs lignes ou des dimensions plus grandes pour des capacités de charge similaires. Ceci est bénéfique pour les applications de haute précision où l'espace et le poids sont des contraintes, telles que dans les robots chirurgicaux ou les machines industrielles compactes. Construction de la poids légère: La conception compacte réduit le poids global du roulement, ce qui est avantageux dans les applications où la minimisation du poids est cruciale, comme les composants aérospatiaux.
Rigidité élevée: raideur accrue: la conception du rouleau croisé offre intrinsèquement une rigidité et une rigidité plus élevées par rapport aux roulements à billes. Cette rigidité réduit la déviation du roulement sous charge, ce qui est essentiel pour maintenir la précision dans des applications comme les machines CNC, où même de légers mouvements peuvent affecter la précision de l'usinage.
Mouvement lisse et stable: frottement et vibration réduits: le contact roulant unique des roulements à rouleaux croisés entraîne une frottement plus faible et moins de vibrations pendant le fonctionnement. Cela conduit à un mouvement plus lisse et plus stable, ce qui est essentiel pour les applications de haute précision telles que les instruments de mesure et l'équipement d'imagerie.
Longue durée de vie: Usure réduite: La distribution optimale de charge et la frottement réduit dans les roulements à rouleaux croisés à une seule rangée entraînent moins d'usure sur les composants de roulement. Cela se traduit par une durée de vie de service plus longue, ce qui est bénéfique pour les applications nécessitant une fiabilité élevée et une faible maintenance. Entretien sans fréquence: en raison de leur durabilité et de leur stabilité, ces roulements nécessitent souvent une maintenance moins fréquente, réduisant les temps d'arrêt dans les opérations critiques.
Volyvylity entre les applications: Adaptable à diverses conditions: La possibilité de gérer les deux charges élevées et de maintenir une haute précision fait des roulements à rouleaux croisés à une large rangée adaptés à une large gamme d'applications de haute précision, des bras robotiques à l'équipement optique et à la fabrication de semi-conducteurs.
Fiabilité élevée dans les applications critiques: performances cohérentes: la conception garantit des performances fiables et reproductibles, ce qui est crucial dans les applications critiques où la précision et la fiabilité ne sont pas négociables, comme dans la robotique chirurgicale ou les systèmes de positionnement par satellite. Backlash réduit: la conception du rouleau croisé réduit intrinsèquement.
Sécurité et contrôle améliorés: Amélioration des caractéristiques de sécurité: Dans des applications telles que Medical ou Aerospace, où la sécurité est primordiale, la haute précision et la fiabilité des roulements à rouleaux croisés réduisent le risque de dysfonctionnements, garantissant un fonctionnement plus sûr.
Les roulements à rouleaux à rouleaux croisés à ligne unique offrent de nombreux avantages dans les applications de haute précision, notamment une capacité de charge élevée, une conception compacte, une rigidité élevée, un mouvement lisse, une durée de vie à long terme et une polyvalence. Ces attributs en font un excellent choix pour les industries où la précision, la fiabilité et les performances efficaces sont critiques.
