Couronnes d'orientation industrielles : les héros méconnus de la rotation lourde

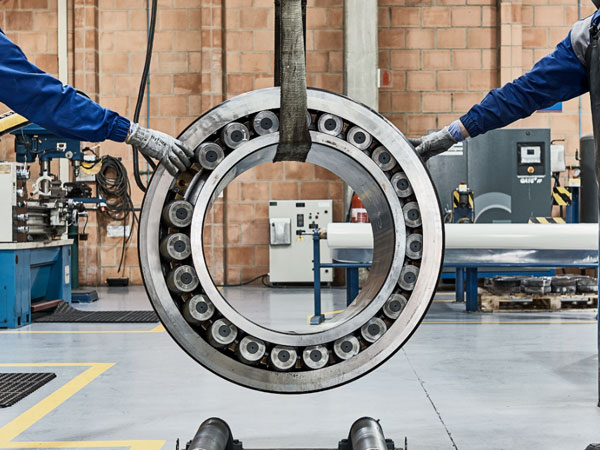

Dans le monde des machines industrielles, où des charges massives rencontrent des mouvements précis, un composant constitue un élément essentiel : le Roulement à couronne d'orientation industrielle . Bien plus qu'un simple roulement, c'est l'épine dorsale robuste et rotative qui permet aux grues de se balancer, aux excavatrices de creuser, aux éoliennes de suivre le vent et aux réseaux de radars de scruter l'horizon. Ces anneaux de haute technologie sont des bêtes de somme silencieuses facilitant une rotation douce et contrôlée sous des charges extrêmes et des conditions difficiles.

Au-delà des roulements de base : définition de la couronne d'orientation

Une couronne d'orientation industrielle (également connue sous le nom de roulement d'orientation, roulement de plateau tournant ou roulement rotatif) est un roulement à éléments roulants de grand diamètre conçu pour gérer simultanément :

• Charges axiales : Forces agissant parallèlement à l’axe de rotation (comme le poids d’une flèche de grue).

• Charges radiales : Forces agissant perpendiculairement à l'axe (comme le vent poussant latéralement sur une nacelle de turbine).

• Moments bouleversants : Forces qui ont tendance à faire basculer ou incliner la structure (un défi majeur dans les applications telles que les excavatrices ou les appareils de levage de charges lourdes).

Contrairement aux roulements plus petits, les couronnes d'orientation sont généralement conçues sur mesure ou sélectionnées dans des catalogues complets pour répondre aux exigences spécifiques de charge, de taille, d'environnement et de montage de l'application. Ils s'intègrent directement dans la structure de la machine, servant souvent eux-mêmes d'élément structurel principal.

Anatomie et fonction de base

Bien que les conceptions varient, des éléments clés définissent les couronnes d'orientation industrielles :

1. Bagues : Deux anneaux concentriques (intérieur et extérieur), généralement fabriqués en acier allié forgé à haute résistance. Un anneau comporte généralement des dents d'engrenage (internes ou externes) intégrées pour les mécanismes d'entraînement.

2. Éléments roulants : Billes ou rouleaux (cylindriques ou coniques) qui transmettent les charges entre les anneaux. La disposition détermine le type de roulement et ses capacités de manutention de charge.

3. Circuits : Rainures usinées avec précision sur les anneaux où passent les éléments roulants. Le traitement thermique (durcissement par induction) assure la durabilité.

4. Scellés: Critique pour exclure les contaminants (poussière, eau, gravier) et conserver la lubrification. Plusieurs options d’étanchéité existent pour différents environnements.

5. Système de lubrification : Les graisseurs et les canaux garantissent que les éléments roulants et les chemins de roulement sont correctement lubrifiés pour une longue durée de vie et un fonctionnement fluide. Les systèmes d'autolubrification centralisés sont courants.

6. Trous de montage : Un motif de trous filetés ou lisses sur les deux anneaux pour un boulonnage sécurisé aux structures de support et rotatives de la machine.

Types dominants : faire correspondre la conception à la charge

Les deux configurations les plus répandues sont :

1. Roulement à billes à contact à quatre points à une rangée :

   • Structure: Une seule rangée de balles circulant dans un chemin de roulement à arc gothique.

   • Capacité: Excellent pour gérer simultanément des charges axiales, radiales et de moment combinées. Conception très compacte.

   • Idéal pour : Charges modérées, applications nécessitant de la compacité (grues, pelles légères, platines de manutention, scanners médicaux).

2. Roulement à rouleaux croisés :

   • Structure: Deux jeux de rouleaux cylindriques disposés perpendiculairement (croisés) entre les anneaux. Les rouleaux alternent dans le sens.

   • Capacité: Rigidité supérieure et capacité de charge de moment très élevée grâce au contact linéaire des rouleaux. Gère efficacement les charges axiales et de moment élevées.

   • Idéal pour : Applications de haute précision, moments de charge très élevés, situations exigeant une rigidité maximale (pelles lourdes, bras robotisés, plateaux tournants de précision, tunneliers, grands socles radar).

D'autres variantes incluent une boule à double rangée, un rouleau à trois rangées (pour des charges extrêmement élevées) et des conceptions spécialisées.

Où ils se tournent : applications industrielles critiques

Les couronnes d'orientation sont indispensables dans les industries lourdes :

1. Construction et exploitation minière :

   • Excavatrices (oscillation de flèche, rotation de maison)

   • Grues mobiles (oscillation de flèche, rotation de la structure supérieure)

   • Grues à tour (orientation de flèche et contre-flèche)

   • Pompes à béton (articulation de flèche)

   • Pelles et draglines minières

2. Énergie éolienne :

   • Systèmes Yaw : Rotation de l'ensemble de la nacelle pour faire face au vent.

   • Systèmes de pas : réglage de l'angle des pales individuelles (anneaux plus petits).

3. Manutention des matériaux :

   • Grues portuaires (Ship-to-Shore, RTG)

   • Empileur/Récupérateurs

   • Chariots élévateurs rotatifs et préparateurs de commandes

   • Tables tournantes d'entreposage automatisées

4. Défense et aérospatiale :

   • Piédestaux pour radar et antenne parabolique

   • Tourelles de lancement de missiles

   • Tourelles de canon

   • Chargeurs de fret pour avions

5. Machines industrielles :

   • Positionneurs et manipulateurs de soudage

   • Tables d'indexation (CNC, assemblage)

   • Bras robotiques (articulations robustes)

   • Équipement d'imagerie médicale (scanners CT, PET)

   • Équipement d'emballage et de traitement

Spécifications clés et facteurs de sélection

Choisir la bonne couronne d'orientation est primordial pour la sécurité, les performances et la longévité. Les facteurs critiques comprennent :

• Capacités de charge : Capacités dynamiques et statiques axiales, radiales et de moment (généralement définies selon la norme ISO 281 ou similaire).

• Rigidité: Résistance à la déformation sous charge (crucial pour la précision).

• Spécifications des équipements : Module, nombre de dents, degré de précision (si entraîné).

• Taille et dimensions : Diamètre d'alésage, hauteur hors tout, cercle de boulons.

• Matériau et durcissement : Nuance d'acier, dureté du chemin de roulement (par exemple, HRC 58-62).

• Scellage: Indice IP (Ingress Protection), compatibilité des matériaux d'étanchéité.

• Lubrification: Type, intervalles, méthode (manuel, lubrification automatique).

• Conditions environnementales : Plage de température, exposition à la poussière, à l'eau, aux produits chimiques, au brouillard salin.

• Montage: Conception de l'interface, exigences en matière de boulons, considérations de précharge.

• Certifications : Normes spécifiques à l'industrie (par exemple, DNV-GL pour l'offshore, AGMA pour les engrenages).

L’avenir de la rotation : tendances de la technologie des couronnes d’orientation

L'innovation continue de repousser les limites :

• Matériaux et revêtements avancés : Résistance à l’usure, protection contre la corrosion et durée de vie améliorées.

• Détection intégrée (IoT) : Roulements équipés de capteurs pour la surveillance des vibrations, de la température, de la charge et de la lubrification, permettant une maintenance prédictive.

• Solutions d'étanchéité améliorées : Matériaux et conceptions améliorés pour une durée de vie plus longue dans des environnements extrêmes (exploitation minière profonde, offshore).

• Allègement : Conceptions optimisées utilisant l'analyse par éléments finis (FEA) et des matériaux avancés pour réduire le poids sans sacrifier la résistance.

• Précision accrue : Pour les applications exigeantes comme la robotique et la fabrication de haute précision.

• Objectif développement durable : Durée de vie plus longue, programmes de remise à neuf et lubrifiants respectueux de l'environnement.

Conclusion : le point pivot

Les couronnes d'orientation industrielles sont bien plus que de simples composants ; ce sont les points pivots fondamentaux sur lesquels s’appuient d’immenses forces et mouvements critiques. Leur conception robuste, leur ingénierie de précision et leur capacité de charge les rendent irremplaçables pour permettre aux machines lourdes qui construisent notre monde, génèrent de l’énergie propre et exécutent des tâches industrielles exigeantes. Comprendre leurs types, leurs capacités et leurs critères de sélection est essentiel pour les ingénieurs et les opérateurs. À mesure que les machines deviennent plus grandes, plus intelligentes et fonctionnent dans des environnements de plus en plus difficiles, l’évolution continue de la technologie des couronnes d’orientation garantit qu’elles restent la base fiable et tournante de l’industrie moderne. Lors de la spécification d'une rotation importante, le choix de la bonne couronne d'orientation n'est pas seulement une décision technique : c'est un engagement en faveur de la sécurité, de la fiabilité et du succès opérationnel.
